使用 Web Audio API 進行視覺化
Web Audio API 最有趣的功能之一是能夠從音訊源中提取頻率、波形和其他資料，然後可以使用這些資料建立視覺化。本文將解釋如何做到這一點，並提供幾個基本用例。
注意：您可以在我們的 Voice-change-O-matic 演示中找到所有程式碼片段的工作示例。
基本概念
要從音訊源中提取資料，您需要一個 AnalyserNode，它是使用 BaseAudioContext.createAnalyser 方法建立的，例如：
const audioCtx = new AudioContext();
const analyser = audioCtx.createAnalyser();
然後，該節點會連線到您的音訊源，位於您的源和目標之間的某個點，例如：
const source = audioCtx.createMediaStreamSource(stream);
source.connect(analyser);
analyser.connect(distortion);
distortion.connect(audioCtx.destination);
注意：只要輸入連線到源（直接或透過另一個節點），您就不需要將分析器的輸出連線到另一個節點即可使其工作。
然後，分析器節點將使用快速傅立葉變換 (fft) 在特定頻率域中捕獲音訊資料，具體取決於您為 AnalyserNode.fftSize 屬性指定的值（如果未指定值，則預設為 2048）。
注意：您還可以使用 AnalyserNode.minDecibels 和 AnalyserNode.maxDecibels 為 fft 資料縮放範圍指定最小和最大功率值，並使用 AnalyserNode.smoothingTimeConstant 指定不同的資料平均常量。請閱讀這些頁面以獲取有關如何使用它們的更多資訊。
要捕獲資料，您需要使用 AnalyserNode.getFloatFrequencyData() 和 AnalyserNode.getByteFrequencyData() 方法來捕獲頻率資料，並使用 AnalyserNode.getByteTimeDomainData() 和 AnalyserNode.getFloatTimeDomainData() 來捕獲波形資料。
這些方法會將資料複製到指定的陣列中，因此在呼叫其中一個方法之前，您需要建立一個新陣列來接收資料。第一個方法生成 32 位浮點數，第二個和第三個方法生成 8 位無符號整數，因此標準的 JavaScript 陣列不行——您需要根據您處理的資料使用 Float32Array 或 Uint8Array 陣列。
因此，例如，假設我們處理的 fft 大小為 2048。我們返回 AnalyserNode.frequencyBinCount 值，該值是 fft 的一半，然後使用 frequencyBinCount 作為其長度引數呼叫 Uint8Array()——這就是對於該 fft 大小，我們將收集多少資料點。
analyser.fftSize = 2048;
const bufferLength = analyser.frequencyBinCount;
const dataArray = new Uint8Array(bufferLength);
要實際檢索資料並將其複製到我們的陣列中，我們然後呼叫我們想要的資料收集方法，並將陣列作為其引數。例如：
analyser.getByteTimeDomainData(dataArray);
此時，我們已經捕獲了該時刻的音訊資料並將其儲存在我們的陣列中，然後可以根據需要對其進行視覺化，例如將其繪製到 HTML <canvas> 上。
讓我們繼續看一些具體的例子。
建立波形/示波器
為了建立示波器視覺化（感謝 Soledad Penadés 在 Voice-change-O-matic 中提供的原始程式碼），我們首先按照上一節中描述的標準模式設定緩衝區：
analyser.fftSize = 2048;
const bufferLength = analyser.frequencyBinCount;
const dataArray = new Uint8Array(bufferLength);
接下來，我們清除之前在畫布上繪製的內容，為新的視覺化顯示做好準備。
canvasCtx.clearRect(0, 0, WIDTH, HEIGHT);
現在我們定義 draw() 函式。在這裡，我們執行以下操作：
- 使用
requestAnimationFrame()在繪圖函式啟動後持續迴圈。 - 獲取時域資料並將其複製到我們的陣列中。
- 用純色填充畫布以開始。
- 設定要繪製的波形的線寬和描邊顏色，然後開始繪製路徑。
- 透過將畫布寬度除以陣列長度（等於前面定義的 FrequencyBinCount）來確定要繪製的線的每個段的寬度，然後定義一個 x 變數來定義繪製每段線的移動位置。
- 現在我們透過一個迴圈，為緩衝區中的每個點定義波形小段的位置，其高度基於陣列中的資料點值，然後將線條移動到下一個波形段應繪製的位置。
- 最後，我們在畫布右側中間完成線條，然後繪製我們定義的描邊。
function draw() {
const drawVisual = requestAnimationFrame(draw);
analyser.getByteTimeDomainData(dataArray);
// Fill solid color
canvasCtx.fillStyle = "rgb(200 200 200)";
canvasCtx.fillRect(0, 0, WIDTH, HEIGHT);
// Begin the path
canvasCtx.lineWidth = 2;
canvasCtx.strokeStyle = "rgb(0 0 0)";
canvasCtx.beginPath();
// Draw each point in the waveform
const sliceWidth = WIDTH / bufferLength;
let x = 0;
for (let i = 0; i < bufferLength; i++) {
const v = dataArray[i] / 128.0;
const y = v * (HEIGHT / 2);
if (i === 0) {
canvasCtx.moveTo(x, y);
} else {
canvasCtx.lineTo(x, y);
}
x += sliceWidth;
}
// Finish the line
canvasCtx.lineTo(WIDTH, HEIGHT / 2);
canvasCtx.stroke();
}
在此程式碼段的末尾，我們呼叫 draw() 函式來啟動整個過程。
draw();
這為我們提供了每秒更新幾次的良好波形顯示。
建立頻率條形圖
另一個很棒的小聲音視覺化是建立那些類似 Winamp 的頻率條形圖。我們在 Voice-change-O-matic 中有一個可用的，讓我們看看它是如何實現的。
首先，我們再次設定分析器和資料陣列，然後使用 clearRect() 清除當前畫布顯示。與之前唯一的區別是我們將 fft 大小設定得更小；這是為了讓圖中的每個條形足夠大，看起來像一個條形而不是一條細線。
analyser.fftSize = 256;
const bufferLength = analyser.frequencyBinCount;
const dataArray = new Uint8Array(bufferLength);
canvasCtx.clearRect(0, 0, WIDTH, HEIGHT);
接下來，我們再次使用 requestAnimationFrame() 啟動我們的 draw() 函式，設定一個迴圈，以便顯示的資料持續更新，並在每個動畫幀中清除顯示。
function draw() {
drawVisual = requestAnimationFrame(draw);
analyser.getByteFrequencyData(dataArray);
canvasCtx.fillStyle = "rgb(0 0 0)";
canvasCtx.fillRect(0, 0, WIDTH, HEIGHT);
// ...
}
現在我們將 barWidth 設定為畫布寬度除以條形數量（緩衝區長度）。但是，我們也將其寬度乘以 2.5，因為大多數頻率將返回為沒有音訊，因為我們每天聽到的大多數聲音都處於某個較低的頻率範圍內。我們不想顯示大量空條形，因此我們將顯示規律的條形移開，使其具有明顯的高度，以便它們填充畫布顯示。
我們還設定了一個 barHeight 變數和一個 x 變數來記錄要在畫布上繪製當前條形的距離。
function draw() {
// ...
const barWidth = (WIDTH / bufferLength) * 2.5;
let barHeight;
let x = 0;
// ...
}
和以前一樣，我們現在開始一個 for 迴圈，遍歷 dataArray 中的每個值。對於每個值，我們將 barHeight 設定為等於陣列值，根據 barHeight 設定填充顏色（較高的條形更亮），並在距畫布 x 畫素處繪製一個條形，該條形寬 barWidth，高 barHeight / 2（我們最終決定將每個條形分成兩半，以便它們都能更好地適應畫布）。
需要解釋的一個值是繪製每個條形的垂直偏移位置：HEIGHT - barHeight / 2。我這樣做是因為我希望每個條形從畫布底部向上延伸，而不是從頂部向下延伸，就像如果我們設定垂直位置為 0 那樣。因此，我們每次都改為將垂直位置設定為畫布高度減去 barHeight / 2，這樣每個條形都會從畫布中間向下繪製到底部。
function draw() {
// ...
for (let i = 0; i < bufferLength; i++) {
barHeight = dataArray[i] / 2;
canvasCtx.fillStyle = `rgb(${barHeight + 100} 50 50)`;
canvasCtx.fillRect(x, HEIGHT - barHeight / 2, barWidth, barHeight);
x += barWidth + 1;
}
// ...
}
同樣，在程式碼末尾，我們呼叫 draw() 函式來啟動整個過程。
draw();

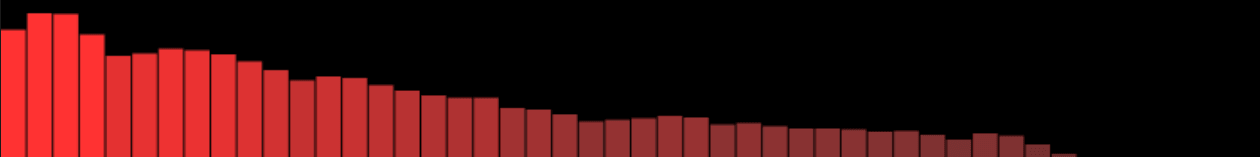

這段程式碼的結果如下：
注意：本文中的示例展示了 AnalyserNode.getByteFrequencyData() 和 AnalyserNode.getByteTimeDomainData() 的用法。有關展示 AnalyserNode.getFloatFrequencyData() 和 AnalyserNode.getFloatTimeDomainData() 的工作示例，請參考我們的 Voice-change-O-matic-float-data 演示——這與原始的 Voice-change-O-matic 完全相同，只是它使用了 Float 資料，而不是無符號位元組資料。有關詳細資訊，請參閱原始碼的 此部分。
