Web 音訊空間化基礎知識

除了它豐富多樣的聲音處理（和其他）選項之外，Web Audio API 還提供了設施，讓您能夠模擬聲音在聽眾圍繞聲源移動時的差異，例如在 3D 遊戲中圍繞聲源移動時的聲像定位。這個官方術語稱為 **空間化**，本文將介紹實現此類系統的基礎知識。

空間化基礎

在 Web Audio 中，複雜的 3D 空間化是透過 PannerNode 建立的，用通俗的話說，它本質上是大量的酷炫數學計算，用於使音訊出現在 3D 空間中。想象聲音從您頭頂飛過，從您身後悄悄靠近，或者從您面前掠過。諸如此類。

它對於 WebXR 和遊戲來說非常有用。在 3D 空間中，這是實現逼真音訊的唯一方法。像 three.js 和 A-frame 這樣的庫在處理聲音時會利用它的潛力。值得注意的是，您不必在完整的 3D 空間中移動聲音——您可以只停留在 2D 平面上，因此如果您計劃開發 2D 遊戲，這仍然是您需要的節點。

注意：還有一個 StereoPannerNode，用於處理建立簡單的左右立體聲聲像效果的常見用例。它使用起來簡單得多，但顯然遠不如 PannerNode 靈活。如果您只需要簡單的立體聲聲像效果，我們的 StereoPannerNode 示例（檢視原始碼）應該能滿足您的所有需求。

3D Boombox 演示

為了演示 3D 空間化，我們修改了我們在基礎 使用 Web Audio API 指南中建立的 Boombox 演示版本。檢視 即時 3D 空間化演示（也可以檢視 原始碼）。

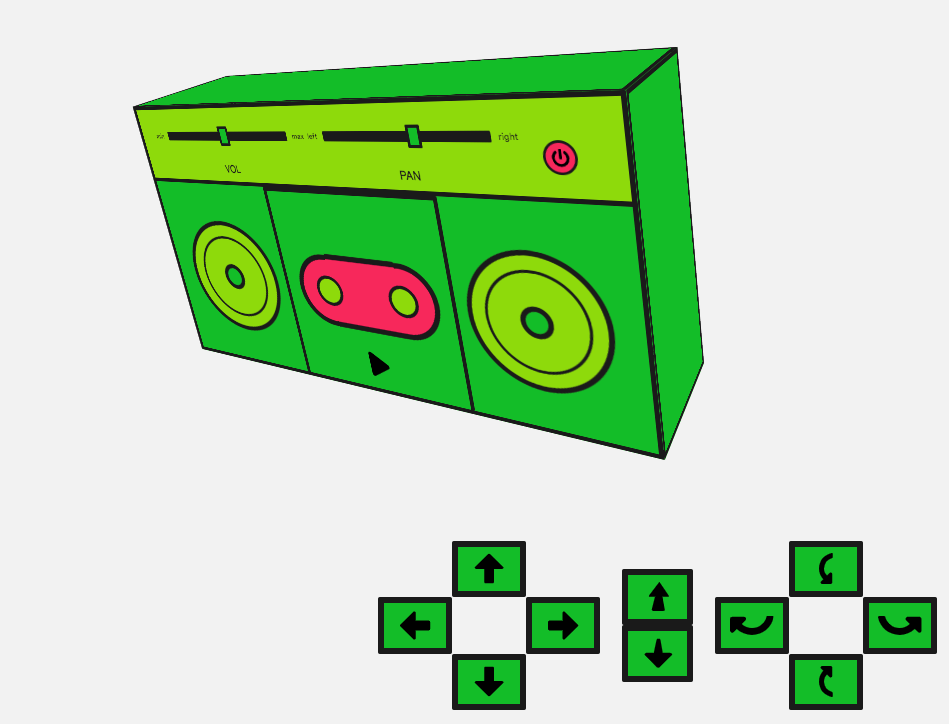

A simple UI with a rotated boombox and controls to move it left and right and in and out, and rotate it.

Boombox 放置在一個房間內（由瀏覽器視口邊緣定義），在此演示中，我們可以透過提供的控制元件來移動和旋轉它。當我們移動 Boombox 時，它產生的聲音也會相應變化，當它移動到房間的左側或右側時會進行聲像定位，或者當它遠離使用者時或旋轉後揚聲器背對著使用者時會變小等等。這是透過根據該移動設定 PannerNode 物件例項的各種屬性來實現的，以模擬空間化。

注意：如果您使用耳機或將您的計算機連線到某種環繞聲系統，體驗會更好。

建立音訊監聽器

那麼，讓我們開始吧！BaseAudioContext（AudioContext 繼承自的介面）有一個 listener 屬性，它返回一個 AudioListener 物件。這代表了場景中的監聽者，通常是您的使用者。您可以定義他們在空間中的位置以及他們面向的方向。他們保持靜態。然後，pannerNode 可以計算其聲音相對於監聽者位置的位置。

讓我們建立上下文和監聽者，並設定監聽者的位置以模擬一個人看向我們的房間

js
const audioCtx = new AudioContext();
const listener = audioCtx.listener;

const posX = window.innerWidth / 2;
const posY = window.innerHeight / 2;
const posZ = 300;

listener.positionX.value = posX;
listener.positionY.value = posY;
listener.positionZ.value = posZ - 5;

我們可以使用 positionX 向左或向右移動監聽者，使用 positionY 向上或向下移動，或者使用 positionZ 移入或移出房間。在這裡，我們將監聽者設定在視口中間，並略微位於我們的 Boombox 前面。我們還可以設定監聽者的朝向。這些屬性的預設值效果很好。

js
listener.forwardX.value = 0;
listener.forwardY.value = 0;
listener.forwardZ.value = -1;
listener.upX.value = 0;
listener.upY.value = 1;
listener.upZ.value = 0;

forward 屬性代表監聽者前方方向（例如，他們面向的方向）的 3D 座標位置，而 up 屬性代表監聽者頭頂的 3D 座標位置。這兩者結合可以很好地設定方向。

建立 PannerNode

讓我們建立我們的 PannerNode。它有許多相關的屬性。讓我們一一檢視。

首先，我們可以設定 panningModel。這是用於在 3D 空間中定位音訊的空間化演算法。我們可以將其設定為：

equalpower — 預設值，也是聲像定位的通用計算方式。

HRTF — 這代表“頭相關傳遞函式”，它會考慮人頭對聲音定位的影響。

非常巧妙。讓我們使用 HRTF 模型！

js
const panningModel = "HRTF";

coneInnerAngle 和 coneOuterAngle 屬性指定聲音從哪裡發出。預設情況下，兩者都是 360 度。我們的 Boombox 揚聲器將具有較小的錐形，我們可以進行定義。內錐是增益（音量）始終模擬最大值的地方，外錐是增益開始衰減的地方。增益會根據 coneOuterGain 的值進行衰減。讓我們建立常量來儲存我們稍後將用於這些引數的值。

js
const innerCone = 60;
const outerCone = 90;
const outerGain = 0.3;

下一個引數是 distanceModel — 它只能設定為 linear、inverse 或 exponential。這些是不同的演算法，用於在音訊源遠離監聽者時降低其音量。我們將使用 linear，因為它很簡單。

js
const distanceModel = "linear";

我們可以設定聲源和監聽者之間的最大距離（maxDistance）——如果聲源進一步遠離此點，音量將不再降低。這很有用，因為您可能會發現您想模擬距離，但音量會下降，而您實際上不想要這樣。預設值為 10,000（無單位的相對值）。我們可以保持此值。

js
const maxDistance = 10000;

還有一個參考距離（refDistance），用於距離模型。我們也可以將其保留為預設值 1。

js
const refDistance = 1;

然後是衰減因子（rolloffFactor）——當 Panner 遠離監聽者時，音量降低的速度有多快。預設值為 1；我們將其設定得更大一些，以誇大我們的移動。

js
const rollOff = 10;

現在我們可以開始設定 Boombox 的位置和方向了。這與我們設定監聽者的方式非常相似。這些也是當我們在介面上操作控制元件時將要更改的引數。

js
const positionX = posX;
const positionY = posY;
const positionZ = posZ;

const orientationX = 0.0;
const orientationY = 0.0;
const orientationZ = -1.0;

請注意我們 Z 軸方向的負值——這會將 Boombox 設定為朝向我們。正值會將聲源設定為背離我們。

讓我們使用相關的建構函式來建立我們的 PannerNode，並將上面設定的所有引數傳遞進去。

js
const panner = new PannerNode(audioCtx, {
  panningModel,
  distanceModel,
  positionX,
  positionY,
  positionZ,
  orientationX,
  orientationY,
  orientationZ,
  refDistance,
  maxDistance,
  rolloffFactor: rollOff,
  coneInnerAngle: innerCone,
  coneOuterAngle: outerCone,
  coneOuterGain: outerGain,
});

移動 Boombox

現在我們要將 Boombox 在我們的“房間”裡移動。我們已經設定了一些控制元件來實現這一點。我們可以左右、上下、前後移動它；我們也可以旋轉它。聲音方向來自 Boombox 前面的揚聲器，因此當我們旋轉它時，我們可以改變聲音的方向——也就是說，當 Boombox 旋轉 180 度並背對著我們時，讓它朝向後方播放。

我們需要為介面設定一些東西。首先，我們將獲取我們要移動的元素的引用，然後我們將儲存當我們設定 CSS transforms 來實際執行移動時要更改的值的引用。最後，我們將設定一些邊界，以免 Boombox 在任何方向上移動過遠。

js
const moveControls = document
  .querySelector("#move-controls")
  .querySelectorAll("button");
const boombox = document.querySelector(".boombox-body");

// the values for our CSS transforms
const transform = {
  xAxis: 0,
  yAxis: 0,
  zAxis: 0.8,
  rotateX: 0,
  rotateY: 0,
};

// set our bounds
const topBound = -posY;
const bottomBound = posY;
const rightBound = posX;
const leftBound = -posX;
const innerBound = 0.1;
const outerBound = 1.5;

讓我們建立一個函式，該函式以移動方向作為引數，並修改 CSS transform 並更新 PannerNode 屬性的位置和方向值，以相應地改變聲音。

首先，讓我們看一下我們的左、右、上、下值，因為它們相當直接。我們將沿著這些軸移動 Boombox 並更新相應的位置。

js
function moveBoombox(direction) {
  switch (direction) {
    case "left":
      if (transform.xAxis > leftBound) {
        transform.xAxis -= 5;
        panner.positionX.value -= 0.1;
      }
      break;
    case "up":
      if (transform.yAxis > topBound) {
        transform.yAxis -= 5;
        panner.positionY.value -= 0.3;
      }
      break;
    case "right":
      if (transform.xAxis < rightBound) {
        transform.xAxis += 5;
        panner.positionX.value += 0.1;
      }
      break;
    case "down":
      if (transform.yAxis < bottomBound) {
        transform.yAxis += 5;
        panner.positionY.value += 0.3;
      }
      break;
  }
}

我們的向前和向後移動值也類似。

js
switch (direction) {
  // …
  case "back":
    if (transform.zAxis > innerBound) {
      transform.zAxis -= 0.01;
      panner.positionZ.value += 40;
    }
    break;
  case "forward":
    if (transform.zAxis < outerBound) {
      transform.zAxis += 0.01;
      panner.positionZ.value -= 40;
    }
    break;
}

然而，我們的旋轉值涉及更多內容，因為我們需要圍繞物體移動聲音。我們不僅要更新兩個軸的值（例如，如果您圍繞 X 軸旋轉一個物件，則更新該物件的 Y 和 Z 座標），而且還需要為此進行更多數學計算。旋轉是一個圓，我們需要 Math.sin 和 Math.cos 來幫助我們繪製這個圓。

讓我們設定一個旋轉速率，稍後在計算旋轉 Boombox 時的新座標時，我們將將其轉換為弧度範圍值以用於 Math.sin 和 Math.cos。

js
// Set up rotation constants
const rotationRate = 60; // Bigger number equals slower sound rotation

const q = Math.PI / rotationRate; // Rotation increment in radians

我們也可以使用這個來計算旋轉的度數，這將有助於我們建立的 CSS transforms（請注意，CSS transforms 需要 X 和 Y 軸）。

js
// Get degrees for CSS
const degreesX = (q * 180) / Math.PI;
const degreesY = (q * 180) / Math.PI;

讓我們以左旋轉為例。我們需要更改 Panner 座標的 X 和 Z 方向，以便圍繞 Y 軸進行左旋轉。

js
switch (direction) {
  // …
  case "rotate-left":
    transform.rotateY -= degreesY;

    // 'left' is rotation about y-axis with negative angle increment
    z =
      panner.orientationZ.value * Math.cos(q) -
      panner.orientationX.value * Math.sin(q);
    x =
      panner.orientationZ.value * Math.sin(q) +
      panner.orientationX.value * Math.cos(q);
    y = panner.orientationY.value;

    panner.orientationX.value = x;
    panner.orientationY.value = y;
    panner.orientationZ.value = z;
    break;
}

這確實有點令人困惑，但我們正在做的是使用 sin 和 cos 來幫助我們計算 Boombox 旋轉所需的座標的圓形運動。

我們可以對所有軸執行此操作。我們只需要選擇正確的方向進行更新，以及是否需要正增量或負增量。

js
switch (direction) {
  // …
  case "rotate-right":
    transform.rotateY += degreesY;
    // 'right' is rotation about y-axis with positive angle increment
    z =
      panner.orientationZ.value * Math.cos(-q) -
      panner.orientationX.value * Math.sin(-q);
    x =
      panner.orientationZ.value * Math.sin(-q) +
      panner.orientationX.value * Math.cos(-q);
    y = panner.orientationY.value;
    panner.orientationX.value = x;
    panner.orientationY.value = y;
    panner.orientationZ.value = z;
    break;
  case "rotate-up":
    transform.rotateX += degreesX;
    // 'up' is rotation about x-axis with negative angle increment
    z =
      panner.orientationZ.value * Math.cos(-q) -
      panner.orientationY.value * Math.sin(-q);
    y =
      panner.orientationZ.value * Math.sin(-q) +
      panner.orientationY.value * Math.cos(-q);
    x = panner.orientationX.value;
    panner.orientationX.value = x;
    panner.orientationY.value = y;
    panner.orientationZ.value = z;
    break;
  case "rotate-down":
    transform.rotateX -= degreesX;
    // 'down' is rotation about x-axis with positive angle increment
    z =
      panner.orientationZ.value * Math.cos(q) -
      panner.orientationY.value * Math.sin(q);
    y =
      panner.orientationZ.value * Math.sin(q) +
      panner.orientationY.value * Math.cos(q);
    x = panner.orientationX.value;
    panner.orientationX.value = x;
    panner.orientationY.value = y;
    panner.orientationZ.value = z;
    break;
}

最後一件事——我們需要更新 CSS 並保留滑鼠事件上次移動的引用。這是最終的 moveBoombox 函式。

js
function moveBoombox(direction, prevMove) {
  switch (direction) {
    case "left":
      if (transform.xAxis > leftBound) {
        transform.xAxis -= 5;
        panner.positionX.value -= 0.1;
      }
      break;
    case "up":
      if (transform.yAxis > topBound) {
        transform.yAxis -= 5;
        panner.positionY.value -= 0.3;
      }
      break;
    case "right":
      if (transform.xAxis < rightBound) {
        transform.xAxis += 5;
        panner.positionX.value += 0.1;
      }
      break;
    case "down":
      if (transform.yAxis < bottomBound) {
        transform.yAxis += 5;
        panner.positionY.value += 0.3;
      }
      break;
    case "back":
      if (transform.zAxis > innerBound) {
        transform.zAxis -= 0.01;
        panner.positionZ.value += 40;
      }
      break;
    case "forward":
      if (transform.zAxis < outerBound) {
        transform.zAxis += 0.01;
        panner.positionZ.value -= 40;
      }
      break;
    case "rotate-left":
      transform.rotateY -= degreesY;

      // 'left' is rotation about y-axis with negative angle increment
      z =
        panner.orientationZ.value * Math.cos(q) -
        panner.orientationX.value * Math.sin(q);
      x =
        panner.orientationZ.value * Math.sin(q) +
        panner.orientationX.value * Math.cos(q);
      y = panner.orientationY.value;

      panner.orientationX.value = x;
      panner.orientationY.value = y;
      panner.orientationZ.value = z;
      break;
    case "rotate-right":
      transform.rotateY += degreesY;
      // 'right' is rotation about y-axis with positive angle increment
      z =
        panner.orientationZ.value * Math.cos(-q) -
        panner.orientationX.value * Math.sin(-q);
      x =
        panner.orientationZ.value * Math.sin(-q) +
        panner.orientationX.value * Math.cos(-q);
      y = panner.orientationY.value;
      panner.orientationX.value = x;
      panner.orientationY.value = y;
      panner.orientationZ.value = z;
      break;
    case "rotate-up":
      transform.rotateX += degreesX;
      // 'up' is rotation about x-axis with negative angle increment
      z =
        panner.orientationZ.value * Math.cos(-q) -
        panner.orientationY.value * Math.sin(-q);
      y =
        panner.orientationZ.value * Math.sin(-q) +
        panner.orientationY.value * Math.cos(-q);
      x = panner.orientationX.value;
      panner.orientationX.value = x;
      panner.orientationY.value = y;
      panner.orientationZ.value = z;
      break;
    case "rotate-down":
      transform.rotateX -= degreesX;
      // 'down' is rotation about x-axis with positive angle increment
      z =
        panner.orientationZ.value * Math.cos(q) -
        panner.orientationY.value * Math.sin(q);
      y =
        panner.orientationZ.value * Math.sin(q) +
        panner.orientationY.value * Math.cos(q);
      x = panner.orientationX.value;
      panner.orientationX.value = x;
      panner.orientationY.value = y;
      panner.orientationZ.value = z;
      break;
  }

  boombox.style.transform =
    `translateX(${transform.xAxis}px) ` +
    `translateY(${transform.yAxis}px) ` +
    `scale(${transform.zAxis}) ` +
    `rotateY(${transform.rotateY}deg) ` +
    `rotateX(${transform.rotateX}deg)`;

  const move = prevMove || {};
  move.frameId = requestAnimationFrame(() => moveBoombox(direction, move));
  return move;
}

連線我們的控制元件

連線我們的控制元件按鈕相對簡單——現在我們可以監聽控制元件上的滑鼠事件並執行此函式，並在滑鼠釋放時停止它。

js
// for each of our controls, move the boombox and change the position values
moveControls.forEach((el) => {
  let moving;
  el.addEventListener("mousedown", () => {
    const direction = this.dataset.control;
    if (moving && moving.frameId) {
      cancelAnimationFrame(moving.frameId);
    }
    moving = moveBoombox(direction);
  });

  window.addEventListener("mouseup", () => {
    if (moving && moving.frameId) {
      cancelAnimationFrame(moving.frameId);
    }
  });
});

連線我們的圖

我們的 HTML 包含我們要受 PannerNode 影響的音訊元素。

html
<audio src="myCoolTrack.mp3"></audio>

我們需要從該元素中獲取源，並使用 AudioContext.createMediaElementSource 將其輸入 Web Audio API。

js
// get the audio element
const audioElement = document.querySelector("audio");

// pass it into the audio context
const track = audioContext.createMediaElementSource(audioElement);

接下來，我們必須連線我們的音訊圖。我們將輸入（音軌）連線到我們的處理節點（Panner），再連線到我們的目的地（此處為揚聲器）。

js
track.connect(panner).connect(audioCtx.destination);

讓我們建立一個播放按鈕，單擊該按鈕時將根據當前狀態播放或暫停音訊。

html
<button data-playing="false" role="switch">Play/Pause</button>
js
// Select our play button
const playButton = document.querySelector("button");

playButton.addEventListener("click", () => {
  // Check if context is in suspended state (autoplay policy)
  if (audioContext.state === "suspended") {
    audioContext.resume();
  }

  // Play or pause track depending on state
  if (playButton.dataset.playing === "false") {
    audioElement.play();
    playButton.dataset.playing = "true";
  } else if (playButton.dataset.playing === "true") {
    audioElement.pause();
    playButton.dataset.playing = "false";
  }
});

有關播放/控制音訊和音訊圖的更深入資訊，請參閱 使用 Web Audio API。

總結

希望本文能讓您深入瞭解 Web Audio 空間化是如何工作的，以及 PannerNode 的每個屬性的作用（它們很多）。值有時很難操作，根據您的用例，可能需要一些時間才能正確設定它們。

注意：不同瀏覽器在音訊空間化效果方面存在細微差別。PannerNode 在後臺執行了非常複雜的數學計算；這裡有許多測試，因此您可以跟蹤此節點在不同平臺上的內部工作狀態。

同樣，您可以在 此處檢視最終演示，最終原始碼在此處。

如果您正在使用 3D 遊戲和/或 WebXR，最好利用 3D 庫來建立此類功能，而不是從頭開始嘗試自己實現。我們在本文中自行實現是為了讓您瞭解其工作原理，但利用他人已完成的工作將為您節省大量時間。

幫助改進 MDN

瞭解如何貢獻

此頁面最後修改於 ，由 MDN 貢獻者 進行。

在 GitHub 上檢視此頁面 • 報告此內容的問題
© . Content available under a Creative Commons license.
