使用 canvas 繪製圖形 - Web API

網格

在我們開始繪圖之前，我們需要討論 canvas 網格或座標空間。上一頁的 HTML 骨架中有一個 canvas 元素，寬 150 畫素，高 150 畫素。

Canvas grid with a blue square demonstrating coordinates and axes.

通常，網格中的 1 個單位對應於 canvas 上的 1 個畫素。此網格的原點位於左上角，座標為 (0,0)。所有元素都相對於此原點放置。因此，藍色方塊左上角的座標為 (x,y)，即距離左側 x 畫素，距離頂部 y 畫素。在本教程的後面，我們將看到如何將原點平移到不同的位置，旋轉網格，甚至縮放它，但現在我們將堅持使用預設設定。

繪製矩形

與 SVG 不同，<canvas> 只支援兩種基本形狀：矩形和路徑（由線段連線的點列表）。所有其他形狀都必須透過組合一個或多個路徑來建立。幸運的是，我們有各種路徑繪製函式，可以建立非常複雜的形狀。

首先讓我們看看矩形。有三個函式可以在 canvas 上繪製矩形

fillRect(x, y, width, height): 繪製一個填充矩形。
strokeRect(x, y, width, height): 繪製一個矩形輪廓。
clearRect(x, y, width, height): 清除指定的矩形區域，使其完全透明。

這三個函式都接受相同的引數。x 和 y 指定矩形左上角在 canvas 上的位置（相對於原點）。width 和 height 提供矩形的大小。

下面是上一頁的 draw() 函式，但現在它使用了這三個函式。

矩形形狀示例

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  ctx.fillRect(25, 25, 100, 100);
  ctx.clearRect(45, 45, 60, 60);
  ctx.strokeRect(50, 50, 50, 50);
}

draw();

此示例的輸出如下所示。

fillRect() 函式繪製一個邊長為 100 畫素的大黑色正方形。然後 clearRect() 函式從中心清除一個 60x60 畫素的正方形，然後呼叫 strokeRect() 在清除的正方形內建立一個 50x50 畫素的矩形輪廓（概念上是 50x50；實際上是 52x52，下一節將解釋）。

在接下來的頁面中，我們將看到 clearRect() 的兩種替代方法，我們還將看到如何更改渲染形狀的顏色和描邊樣式。

與我們將在下一節中看到的路徑函式不同，所有三個矩形函式都立即繪製到 canvas 上。

邊緣模糊？

在上面的矩形示例以及所有即將到來的示例中，你可能會注意到形狀的邊緣可能比用 SVG 或 CSS 繪製的等效形狀顯得模糊。這並不是因為 canvas API 無法繪製銳利的邊緣，而是因為 canvas 網格對映到螢幕上的實際畫素的方式，以及在某些情況下，因為瀏覽器縮放 canvas 的方式。如果上述示例不夠明顯，讓我們使用 CSS 放大 canvas

html

<canvas id="canvas" width="15" height="15"></canvas>

css

#canvas {
  width: 300px;
  height: 300px;
}

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");
  ctx.strokeRect(2, 2, 10, 10);
  ctx.fillRect(7, 7, 1, 1);
}

draw();

在此示例中，我們建立了一個非常小的 canvas (15x15)，但隨後使用 CSS 將其放大到 300x300 畫素。結果，每個 canvas 畫素現在由一個 20x20 的螢幕畫素塊表示。我們從 (2,2) 繪製一個描邊矩形到 (12,12)，並從 (7,7) 繪製一個填充矩形到 (8,8)。它看起來真的很模糊。這是因為預設情況下，當瀏覽器縮放柵格影像時，它會使用平滑演算法來插值額外的畫素。這對於照片或具有捲曲邊緣的 canvas 圖形非常有用，但對於直邊形狀則不太理想。為了解決這個問題，我們可以將 image-rendering 設定為 pixelated

css

#canvas {
  image-rendering: pixelated;
}

現在，當瀏覽器縮放 canvas 時，它會盡可能地保留原始影像的畫素化。

注意： image-rendering: pixelated 作為一種保留清晰邊緣的技術並非沒有問題。當 CSS 畫素與裝置畫素不一致時（如果 devicePixelRatio 不是整數），某些畫素可能會繪製得比其他畫素大，從而導致外觀不均勻。然而，這不是一個容易解決的問題，因為當 CSS 畫素無法準確對映到裝置畫素時，不可能精確地填充裝置畫素。

但現在出現了另一個問題，你也可以在原始矩形示例中觀察到：描邊矩形不僅寬 2 畫素而不是 1 畫素，而且看起來是灰色而不是預設的黑色。這是因為座標被解釋為形狀邊界的方式。

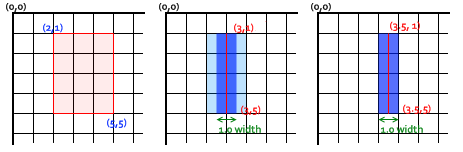

如果再次檢視上面的網格圖，你會發現像 2 或 12 這樣的座標並不是標識一個畫素，而是標識兩個畫素之間的邊緣。在下面的影像中，網格表示 canvas 座標網格。網格線之間的方塊是螢幕上的實際畫素。在下面的第一個網格影像中，一個從 (2,1) 到 (5,5) 的矩形被填充。它們之間的整個區域（淺紅色）落在畫素邊界上，因此最終填充的矩形將具有清晰的邊緣。

如果您考慮一條從 (3,1) 到 (3,5) 的路徑，線寬為 1.0，您將遇到第二張圖片中的情況。要填充的實際區域（深藍色）只延伸到路徑兩側畫素的一半。必須渲染此區域的近似值，這意味著這些畫素僅部分著色，並導致整個區域（淺藍色和深藍色）填充的顏色僅為實際描邊顏色的一半深。這就是在上面的矩形示例中 strokeRect() 呼叫中 1.0 寬度線發生的情況。

為了解決這個問題，你必須在建立路徑時非常精確。知道 1.0 寬度的線條將向路徑兩側延伸半個單位，從畫素的中心建立路徑將導致第三張圖片中的情況——1.0 線寬最終將完全精確地填充單個畫素的垂直線。

注意：請注意，在我們的垂直線示例中，Y 位置仍然引用了一個整數網格線位置——如果不是這樣，我們會在端點處看到半覆蓋的畫素。

所以這就是我們前面說矩形示例中的 strokeRect(50, 50, 50, 50) 呼叫在概念上是 50x50，但實際上是 52x52 的原因。輪廓的實際填充區域從 (49.5, 49.5) 開始，到 (100.5, 100.5) 結束，由於部分填充的畫素，實際填充區域是從 (49,49) 到 (101,101)，即 52x52，並且邊緣寬 2 畫素。要獲得一個完全 50x50 的實心 1 畫素寬輪廓，你需要將矩形縮小輪廓的厚度 (1px)，並將其移動輪廓厚度的一半 (0.5px)

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");
  ctx.strokeRect(2.5, 2.5, 9, 9);
  ctx.fillRect(7, 7, 1, 1);
}

對於偶數寬度的線條，每一半最終都是整數個畫素，因此您需要一條位於畫素之間的路徑（即 (3,1) 到 (3,5)），而不是位於畫素中間的路徑。

儘管最初處理可伸縮 2D 圖形時會有些痛苦，但關注畫素網格和路徑位置可確保無論涉及縮放或任何其他變換，您的繪圖都看起來正確。在正確位置繪製的 1.0 寬度垂直線在放大 2 倍時將變為清晰的 2 畫素線，並出現在正確位置。

這種部分填充畫素的現象也延伸到不與畫素網格對齊的形狀。例如，考慮一個旋轉的矩形（你將在下一節學習如何繪製它）。為了看看有和沒有 image-rendering: pixelated 的效果，我們並排放置了兩個 canvas，還有一個以全尺寸繪製的 canvas，帶網格線

<canvas id="canvas1" width="12" height="12"></canvas>
<canvas id="canvas2" width="12" height="12"></canvas>
<canvas id="canvas3" width="240" height="240"></canvas>

html,
body {
  width: 800px;
  overflow-x: scroll;
}

@media (width < 500px) {
  html,
  body {
    width: 300px;
  }
}

#canvas1,
#canvas2 {
  width: 240px;
  height: 240px;
}
#canvas2 {
  image-rendering: pixelated;
}

function draw(canvasId) {
  const canvas = document.getElementById(canvasId);
  const ctx = canvas.getContext("2d");
  ctx.beginPath();
  ctx.moveTo(3, 2);
  ctx.lineTo(9, 4.5);
  ctx.lineTo(6.5, 10.5);
  ctx.lineTo(0.5, 8);
  ctx.closePath();
  ctx.fill();
}

function drawFullScale() {
  const canvas = document.getElementById("canvas3");
  const ctx = canvas.getContext("2d");
  ctx.beginPath();
  ctx.moveTo(60, 40);
  ctx.lineTo(180, 90);
  ctx.lineTo(130, 210);
  ctx.lineTo(10, 160);
  ctx.closePath();
  ctx.fill();
  ctx.strokeStyle = "lightgray";
  for (let i = 0; i < 16; i++) {
    ctx.moveTo(i * 20, 0);
    ctx.lineTo(i * 20, 300);
    ctx.moveTo(0, i * 20);
    ctx.lineTo(300, i * 20);
    ctx.stroke();
  }
}

draw("canvas1");
draw("canvas2");
drawFullScale();

如果放大影像會使其看起來比預期更模糊，那麼縮小影像會使其看起來更清晰。例如，如果您想讓 canvas 在螢幕上顯示為 300x150 畫素，您可以將其建立為 600x300 畫素，然後使用 CSS 將其縮小。這在高畫質螢幕（例如蘋果的 Retina 顯示器）上特別有用，其中一個 CSS 畫素由多個螢幕畫素表示，因此如果您忠實地繪製一個 300x150 畫素的 canvas，它將不會具有與頁面上其他元素相同的畫素解析度。

繪製路徑

現在讓我們看看路徑。路徑是點的列表，由不同形狀的線段連線，可以是彎曲的或不彎曲的，具有不同的寬度和不同的顏色。路徑，甚至子路徑，都可以閉合。要使用路徑建立形狀，我們需要採取一些額外的步驟

首先，建立路徑。
然後使用繪圖命令在路徑中繪圖。
路徑建立後，您可以描邊或填充路徑以進行渲染。

以下是用於執行這些步驟的函式

beginPath(): 建立一個新路徑。建立後，未來的繪圖命令將指向該路徑並用於構建該路徑。
路徑方法: 設定物件不同路徑的方法。
closePath(): 向路徑新增一條直線，連線到當前子路徑的起點。
stroke(): 透過描邊輪廓來繪製形狀。
fill(): 透過填充路徑內容區域繪製實心形狀。

建立路徑的第一步是呼叫 beginPath()。在內部，路徑儲存為子路徑（直線、弧線等）列表，它們共同構成一個形狀。每次呼叫此方法時，列表都會重置，我們可以開始繪製新形狀。

注意：噹噹前路徑為空時，例如在呼叫 beginPath() 之後或在新建立的 canvas 上，第一個路徑構造命令始終被視為 moveTo()，無論它實際是什麼。因此，在重置路徑後，您幾乎總是希望明確設定起始位置。

第二步是呼叫實際指定要繪製路徑的方法。我們很快就會看到這些。

第三步（可選）是呼叫 closePath()。此方法嘗試透過從當前點到起點繪製一條直線來閉合形狀。如果形狀已閉合或列表中只有一個點，則此函式不執行任何操作。

注意：當您呼叫 fill() 時，任何開放形狀都會自動閉合，因此您不必呼叫 closePath()。但當您呼叫 stroke() 時，情況並非如此。

繪製三角形

例如，繪製三角形的程式碼可能看起來像這樣

<canvas id="canvas" width="100" height="100"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.moveTo(75, 50);
  ctx.lineTo(100, 75);
  ctx.lineTo(100, 25);
  ctx.fill();
}

draw();

結果如下所示

移動畫筆

一個非常有用的函式，它實際上不繪製任何東西，但成為上面描述的路徑列表的一部分，是 moveTo() 函式。你最好把它想象成把鋼筆或鉛筆從一張紙上的一個點抬起來，然後放到下一個點。

moveTo(x, y): 將畫筆移動到由 x 和 y 指定的座標。

當 canvas 初始化或呼叫 beginPath() 時，您通常會希望使用 moveTo() 函式將起點放置在其他位置。我們也可以使用 moveTo() 繪製不連線的路徑。看看下面的笑臉。

要自己嘗試一下，您可以使用下面的程式碼片段。只需將其貼上到我們前面看到的 draw() 函式中即可。

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  ctx.beginPath();
  ctx.arc(75, 75, 50, 0, Math.PI * 2, true); // Outer circle
  ctx.moveTo(110, 75);
  ctx.arc(75, 75, 35, 0, Math.PI, false); // Mouth (clockwise)
  ctx.moveTo(65, 65);
  ctx.arc(60, 65, 5, 0, Math.PI * 2, true); // Left eye
  ctx.moveTo(95, 65);
  ctx.arc(90, 65, 5, 0, Math.PI * 2, true); // Right eye
  ctx.stroke();
}

draw();

結果如下所示

如果你想看到連線線，可以刪除呼叫 moveTo() 的行。

注意：要了解有關 arc() 函式的更多資訊，請參閱下面的弧線部分。

直線

要繪製直線，請使用 lineTo() 方法。

lineTo(x, y): 從當前繪圖位置到由 x 和 y 指定的位置繪製一條直線。

此方法接受兩個引數，x 和 y，它們是線段終點的座標。起點取決於先前繪製的路徑，前一個路徑的終點是後續路徑的起點，依此類推。起點也可以透過使用 moveTo() 方法進行更改。

下面的示例繪製了兩個三角形，一個填充，一個描邊。

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  // Filled triangle
  ctx.beginPath();
  ctx.moveTo(25, 25);
  ctx.lineTo(105, 25);
  ctx.lineTo(25, 105);
  ctx.fill();

  // Stroked triangle
  ctx.beginPath();
  ctx.moveTo(125, 125);
  ctx.lineTo(125, 45);
  ctx.lineTo(45, 125);
  ctx.closePath();
  ctx.stroke();
}

draw();

這透過呼叫 beginPath() 開始一個新的形狀路徑。然後我們使用 moveTo() 方法將起點移動到所需位置。在這下面，繪製了兩條線，構成三角形的兩條邊。

您會注意到填充三角形和描邊三角形之間的區別。如上所述，這是因為當路徑填充時形狀會自動閉合，但當它們被描邊時則不會。如果我們遺漏了描邊三角形的 closePath()，那麼只會繪製兩條線，而不是一個完整的三角形。

弧線

要繪製弧線或圓形，我們使用 arc() 或 arcTo() 方法。

arc(x, y, radius, startAngle, endAngle, counterclockwise): 繪製一個以 (x, y) 位置為中心，半徑為 r，從 startAngle 開始，到 endAngle 結束的弧，方向由 counterclockwise 指示（預設為順時針）。
arcTo(x1, y1, x2, y2, radius): 繪製一個帶有給定控制點和半徑的弧，透過直線連線到前一個點。

讓我們更詳細地瞭解一下 arc 方法，它接受六個引數：x 和 y 是弧線所在圓的中心的座標。radius 不言自明。startAngle 和 endAngle 引數以弧度定義弧線在圓曲線上的起點和終點。這些是從 x 軸測量的。counterclockwise 引數是一個布林值，當為 true 時，弧線逆時針繪製；否則，弧線順時針繪製。

注意：arc 函式中的角度以弧度而不是度數測量。要將度數轉換為弧度，您可以使用以下 JavaScript 表示式：radians = (Math.PI/180)*degrees。

下面的例子比我們上面看到的例子稍微複雜一些。它繪製了 12 個具有不同角度和填充的不同弧。

這兩個 for 迴圈用於遍歷弧的行和列。對於每個弧，我們透過呼叫 beginPath() 開始一個新路徑。在程式碼中，弧的每個引數都放在一個變數中以提高畫質晰度，但您在實際生活中不一定會這樣做。

x 和 y 座標應該足夠清楚。radius 和 startAngle 是固定的。endAngle 在第一列從 180 度（半圓）開始，並以 90 度步長增加，最終在最後一列形成一個完整的圓。

clockwise 引數的語句導致第一行和第三行繪製為順時針弧，第二行和第四行繪製為逆時針弧。最後，if 語句使上半部分為描邊弧，下半部分為填充弧。

注意：此示例需要比本頁其他示例稍大的 canvas：150 x 200 畫素。

<canvas id="canvas" width="150" height="200"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  for (let i = 0; i < 4; i++) {
    for (let j = 0; j < 3; j++) {
      ctx.beginPath();
      const x = 25 + j * 50; // x coordinate
      const y = 25 + i * 50; // y coordinate
      const radius = 20; // Arc radius
      const startAngle = 0; // Starting point on circle
      const endAngle = Math.PI + (Math.PI * j) / 2; // End point on circle
      const counterclockwise = i % 2 !== 0; // clockwise or counterclockwise

      ctx.arc(x, y, radius, startAngle, endAngle, counterclockwise);

      if (i > 1) {
        ctx.fill();
      } else {
        ctx.stroke();
      }
    }
  }
}

draw();

貝塞爾曲線和二次曲線

下一種可用的路徑型別是貝塞爾曲線，有三次和二次兩種型別。這些通常用於繪製複雜的有機形狀。

quadraticCurveTo(cp1x, cp1y, x, y): 從當前畫筆位置到由 x 和 y 指定的終點繪製二次貝塞爾曲線，使用由 cp1x 和 cp1y 指定的控制點。
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y): 從當前畫筆位置到由 x 和 y 指定的終點繪製三次貝塞爾曲線，使用由 (cp1x, cp1y) 和 (cp2x, cp2y) 指定的控制點。

這兩者之間的區別在於，二次貝塞爾曲線有一個起點和終點（藍色點）和一個控制點（由紅色點表示），而三次貝塞爾曲線使用兩個控制點。

這兩個方法中的 x 和 y 引數是終點的座標。cp1x 和 cp1y 是第一個控制點的座標，cp2x 和 cp2y 是第二個控制點的座標。

使用二次和三次貝塞爾曲線可能相當具有挑戰性，因為與 Adobe Illustrator 等向量繪圖軟體不同，我們沒有直接的視覺反饋來了解我們正在做什麼。這使得繪製複雜形狀變得相當困難。在下面的示例中，我們將繪製一些簡單的有機形狀，但如果您有時間，最重要的是有耐心，則可以建立更復雜的形狀。

這些例子沒什麼特別難的。在這兩種情況下，我們都看到了一系列曲線的繪製，最終形成了一個完整的形狀。

二次貝塞爾曲線

此示例使用多個二次貝塞爾曲線渲染一個語音氣泡。

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  // Quadratic curves example
  ctx.beginPath();
  ctx.moveTo(75, 25);
  ctx.quadraticCurveTo(25, 25, 25, 62.5);
  ctx.quadraticCurveTo(25, 100, 50, 100);
  ctx.quadraticCurveTo(50, 120, 30, 125);
  ctx.quadraticCurveTo(60, 120, 65, 100);
  ctx.quadraticCurveTo(125, 100, 125, 62.5);
  ctx.quadraticCurveTo(125, 25, 75, 25);
  ctx.stroke();
}

draw();

三次貝塞爾曲線

此示例使用三次貝塞爾曲線繪製一個心形。

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  // Cubic curves example
  ctx.beginPath();
  ctx.moveTo(75, 40);
  ctx.bezierCurveTo(75, 37, 70, 25, 50, 25);
  ctx.bezierCurveTo(20, 25, 20, 62.5, 20, 62.5);
  ctx.bezierCurveTo(20, 80, 40, 102, 75, 120);
  ctx.bezierCurveTo(110, 102, 130, 80, 130, 62.5);
  ctx.bezierCurveTo(130, 62.5, 130, 25, 100, 25);
  ctx.bezierCurveTo(85, 25, 75, 37, 75, 40);
  ctx.fill();
}

draw();

矩形

除了我們在繪製矩形中看到的三種直接在畫布上繪製矩形的方法外，還有 rect() 方法，它將一個矩形路徑新增到當前開放的路徑中。

rect(x, y, width, height): 繪製一個矩形，其左上角由 (x, y) 指定，並具有指定的 width 和 height。

在執行此方法之前，會自動呼叫 moveTo() 方法，引數為 (x,y)。換句話說，當前畫筆位置會自動重置為預設座標。

組合

到目前為止，此頁面上的每個示例都只使用每種形狀的一種路徑函式。然而，您可以使用建立形狀的路徑的數量或型別沒有限制。因此，在這個最終示例中，讓我們結合所有路徑函式來製作一組非常著名的遊戲角色。

<canvas id="canvas" width="200" height="185"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  roundedRect(ctx, 12, 12, 184, 168, 15);
  roundedRect(ctx, 19, 19, 170, 154, 9);
  roundedRect(ctx, 53, 53, 49, 33, 10);
  roundedRect(ctx, 53, 119, 49, 16, 6);
  roundedRect(ctx, 135, 53, 49, 33, 10);
  roundedRect(ctx, 135, 119, 25, 49, 10);

  ctx.beginPath();
  ctx.arc(37, 37, 13, Math.PI / 7, -Math.PI / 7, false);
  ctx.lineTo(31, 37);
  ctx.fill();

  for (let i = 0; i < 8; i++) {
    ctx.fillRect(51 + i * 16, 35, 4, 4);
  }

  for (let i = 0; i < 6; i++) {
    ctx.fillRect(115, 51 + i * 16, 4, 4);
  }

  for (let i = 0; i < 8; i++) {
    ctx.fillRect(51 + i * 16, 99, 4, 4);
  }

  ctx.beginPath();
  ctx.moveTo(83, 116);
  ctx.lineTo(83, 102);
  ctx.bezierCurveTo(83, 94, 89, 88, 97, 88);
  ctx.bezierCurveTo(105, 88, 111, 94, 111, 102);
  ctx.lineTo(111, 116);
  ctx.lineTo(106.333, 111.333);
  ctx.lineTo(101.666, 116);
  ctx.lineTo(97, 111.333);
  ctx.lineTo(92.333, 116);
  ctx.lineTo(87.666, 111.333);
  ctx.lineTo(83, 116);
  ctx.fill();

  ctx.fillStyle = "white";
  ctx.beginPath();
  ctx.moveTo(91, 96);
  ctx.bezierCurveTo(88, 96, 87, 99, 87, 101);
  ctx.bezierCurveTo(87, 103, 88, 106, 91, 106);
  ctx.bezierCurveTo(94, 106, 95, 103, 95, 101);
  ctx.bezierCurveTo(95, 99, 94, 96, 91, 96);
  ctx.moveTo(103, 96);
  ctx.bezierCurveTo(100, 96, 99, 99, 99, 101);
  ctx.bezierCurveTo(99, 103, 100, 106, 103, 106);
  ctx.bezierCurveTo(106, 106, 107, 103, 107, 101);
  ctx.bezierCurveTo(107, 99, 106, 96, 103, 96);
  ctx.fill();

  ctx.fillStyle = "black";
  ctx.beginPath();
  ctx.arc(101, 102, 2, 0, Math.PI * 2, true);
  ctx.fill();

  ctx.beginPath();
  ctx.arc(89, 102, 2, 0, Math.PI * 2, true);
  ctx.fill();
}

// A utility function to draw a rectangle with rounded corners.

function roundedRect(ctx, x, y, width, height, radius) {
  ctx.beginPath();
  ctx.moveTo(x, y + radius);
  ctx.arcTo(x, y + height, x + radius, y + height, radius);
  ctx.arcTo(x + width, y + height, x + width, y + height - radius, radius);
  ctx.arcTo(x + width, y, x + width - radius, y, radius);
  ctx.arcTo(x, y, x, y + radius, radius);
  ctx.stroke();
}

draw();

生成的影像如下所示

我們不會詳細介紹這一點，因為它實際上出奇地簡單。最重要的事情是注意繪圖上下文上 fillStyle 屬性的使用，以及實用函式（在本例中為 roundedRect()）的使用。對於您經常做的繪圖位使用實用函式非常有幫助，並且可以減少您需要的程式碼量及其複雜性。

我們將在本教程的後面更詳細地介紹 fillStyle。在這裡，我們所做的只是用它將路徑的填充顏色從預設的黑色更改為白色，然後再更改回來。

帶孔的形狀

要繪製帶孔的形狀，我們需要在繪製外部形狀時以不同的順時針方向繪製孔。我們或者順時針繪製外部形狀，逆時針繪製內部形狀；或者逆時針繪製外部形狀，順時針繪製內部形狀。

<canvas id="canvas" width="150" height="150"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  ctx.beginPath();

  // Outer shape clockwise ⟳
  ctx.moveTo(0, 0);
  ctx.lineTo(150, 0);
  ctx.lineTo(75, 129.9);

  // Inner shape anticlockwise ↺
  ctx.moveTo(75, 20);
  ctx.lineTo(50, 60);
  ctx.lineTo(100, 60);

  ctx.fill();
}

draw();

在上面的例子中，外三角形順時針方向（移動到左上角，然後畫一條線到右上角，最後到底部），內三角形逆時針方向（移動到頂部，然後畫一條線到左下角，最後到右下角）。

Path2D 物件

正如我們在上一個示例中看到的那樣，可以有一系列路徑和繪圖命令來在 canvas 上繪製物件。為了簡化程式碼和提高效能，瀏覽器最新版本中提供的 Path2D 物件允許您快取或記錄這些繪圖命令。您可以快速回放您的路徑。讓我們看看如何構造一個 Path2D 物件

Path2D(): Path2D() 建構函式返回一個新例項化的 Path2D 物件，可選地帶另一個路徑作為引數（建立副本），或者可選地帶一個包含 SVG 路徑資料的字串。

new Path2D(); // empty path object
new Path2D(path); // copy from another Path2D object
new Path2D(d); // path from SVG path data

所有路徑方法，如 moveTo、rect、arc 或 quadraticCurveTo 等，我們上面瞭解到的，都可以在 Path2D 物件上使用。

Path2D API 還增加了一種使用 addPath 方法組合路徑的方法。這在您想從多個元件構建物件時很有用，例如。

Path2D.addPath(path [, transform]): 將路徑新增到當前路徑，帶可選的變換矩陣。

Path2D 示例

在這個示例中，我們建立了一個矩形和一個圓形。兩者都儲存為 Path2D 物件，以便它們可以供以後使用。隨著新的 Path2D API 的出現，一些方法已更新，可以可選地接受 Path2D 物件以代替當前路徑。例如，這裡使用帶有路徑引數的 stroke 和 fill 將這兩個物件繪製到 canvas 上。

<canvas id="canvas" width="130" height="100"></canvas>

function draw() {
  const canvas = document.getElementById("canvas");
  const ctx = canvas.getContext("2d");

  const rectangle = new Path2D();
  rectangle.rect(10, 10, 50, 50);

  const circle = new Path2D();
  circle.arc(100, 35, 25, 0, 2 * Math.PI);

  ctx.stroke(rectangle);
  ctx.fill(circle);
}

draw();

使用 SVG 路徑

新的 canvas Path2D API 的另一個強大功能是使用 SVG 路徑資料來初始化 canvas 上的路徑。這可能允許您在 SVG 和 canvas 中傳遞和重用路徑資料。

路徑將移動到點 (M10 10)，然後水平向右移動 80 個點 (h 80)，然後向下移動 80 個點 (v 80)，然後向左移動 80 個點 (h -80)，然後回到起點 (z)。您可以在 Path2D 建構函式頁面上檢視此示例。

const p = new Path2D("M10 10 h 80 v 80 h -80 Z");

幫助改進 MDN

瞭解如何貢獻

此頁面由 MDN 貢獻者在 2025 年 9 月 21 日修改。

在 GitHub 上檢視此頁面 • 報告此內容存在的問題

使用 canvas 繪製形狀

二次貝塞爾曲線

三次貝塞爾曲線

幫助改進 MDN
