方形瓦片地圖實現：靜態地圖
本文介紹如何使用 Canvas API 來實現靜態方形瓦片地圖。
注意： 在撰寫本文時，我們假設讀者已具備 canvas 基礎知識，例如如何獲取 2D canvas 上下文、載入影像等，這些內容都在 Canvas API 教程 中進行了詳細介紹，並且包含了我們 瓦片地圖 入門文章中的基本資訊。
瓦片圖集
瓦片地圖可能會使用一個或多個圖集——或稱精靈圖——來包含所有瓦片影像。我們將使用以下圖集作為示例，其中包含五種不同的瓦片：
為了將圖集中的瓦片繪製到 canvas 上，我們使用了 2D canvas 上下文中的 drawImage() 方法。我們需要提供圖集影像、圖集內瓦片的座標和尺寸，以及目標座標和尺寸（此處不同的瓦片尺寸將導致瓦片縮放）。
因此，例如，要繪製圖集中的第三個瓦片——樹瓦片，在螢幕座標 (128, 320) 處，我們將呼叫 drawImage() 並傳入以下值：
context.drawImage(atlasImage, 192, 0, 64, 64, 128, 320, 64, 64);
為了支援包含多行多列的圖集，您需要知道有多少行和多少列，以便能夠計算出源 x 和 y 座標。
瓦片地圖資料結構
為了儲存地圖資料，我們可以使用一個普通物件或自定義類。為了簡化起見，示例程式碼中使用了普通物件。它包含了基本的地圖屬性：
cols：地圖的寬度，以列為單位。rows：地圖的高度，以行為單位。tsize：瓦片的大小，以畫素為單位。tiles：一個包含視覺網格的一維陣列。getTile()：一個輔助方法，用於獲取特定位置的瓦片索引。
tiles 包含實際的視覺地圖資料。我們用索引來表示瓦片，這些索引是根據瓦片在圖集中的位置分配的（例如，最左邊的瓦片索引為 0）。但是，我們必須考慮空瓦片，因為它們對於實現圖層至關重要——空瓦片通常被賦予一個負索引值、0 或 null 值。在這些示例中，空瓦片將由索引 0 表示，因此我們將圖集瓦片的索引偏移一位（這樣圖集中的第一個瓦片將被賦予索引 1，第二個索引 2，依此類推）。
getTile() 輔助方法返回指定列和行所包含的瓦片。如果 tiles 是一個二維矩陣，則返回值將是 tiles[column][row]。然而，通常更常見的做法是用一維陣列來表示網格。在這種情況下，我們需要將列和行對映到一個數組索引：
const index = row * map.cols + column;
總而言之，一個瓦片地圖物件的例子可能如下所示。它包含一個 8x8 的地圖，瓦片大小為 64x64 畫素：
const map = {
cols: 8,
rows: 8,
tsize: 64,
tiles: [
1, 3, 3, 3, 1, 1, 3, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1,
1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 1,
1, 1, 2, 1, 1, 1, 1, 1, 1, 0, 0, 1, 1, 1,
],
getTile(col, row) {
return this.tiles[row * map.cols + col];
},
};
渲染地圖
我們可以透過迭代其列和行來渲染地圖。此程式碼片段假定進行了以下定義：
context：一個 2D canvas 上下文。tileAtlas：一個包含瓦片圖集的影像物件。map：上面討論的瓦片地圖物件。
for (let c = 0; c < map.cols; c++) {
for (let r = 0; r < map.rows; r++) {
const tile = map.getTile(c, r);
if (tile !== 0) {
// 0 => empty tile
context.drawImage(
tileAtlas, // image
(tile - 1) * map.tsize, // source x
0, // source y
map.tsize, // source width
map.tsize, // source height
c * map.tsize, // target x
r * map.tsize, // target y
map.tsize, // target width
map.tsize, // target height
);
}
}
}
演示

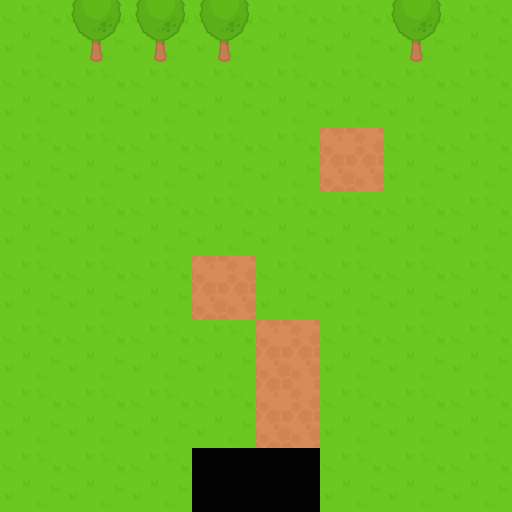

我們的靜態瓦片地圖實現演示將上述程式碼整合在一起，展示了這種地圖的實現效果。您可以檢視 線上演示 並獲取 完整的原始碼。
